P-125 適合サイズの変更のお知らせ

41.28mmサイズのパイプ用としてご案内させて頂いておりましたP-125ですが、サイズを変更し
てデリバリーされる事となりました。
新しいサイズは42.16mmとなります。
品番は変らずP-125のままとなります。
ご迷惑お掛け致しますが、よろしくお願い致します。

　PipeMaster

　皆さんは，GTカー等のロールケージを組んでいる所を見た事が有りますか ?
　トップカテゴリーの競技車両のロールケージって、結構複雑な構成でパイプが組み合わされていますよね。あのパイプ同士の溶接って、どうやって切り合わせしているかイメージ出来ます ?
　あれ、一度カットしてから何度も何度も断面が沿うまで、削ったりしてカット面を合わせて行くんですよね。その作業を経て、ようやく溶接となるわけです。

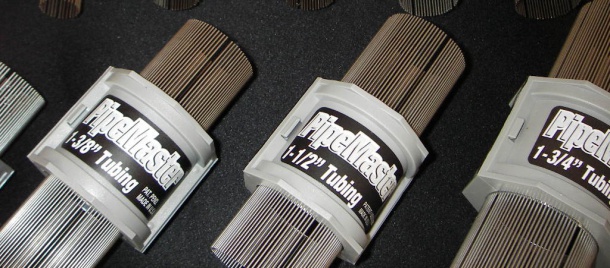

　PipeMasterは、そんなパイプ溶接の際のカット面の形状をトレースして作業時間を大幅に短縮してくれる便利なアイテムです。
　それでは、画像と一緒に使い方を見て行きましょう。

How to Use PipeMaster

　PipeMasterを使ってL型にレイアウトされたスタンドの製作イメージのご紹介をしてみたいと思います。(既に出来上がっていますが、イメージしてみて下さい。)

　PipeMasterを溶接するパイプに被せて相手側にゆっくりと押し付けて、断面形状を再現します。
　

　追加するパイプに、断面形状を再現したPipeMasterを被せてマーカーで断面形状を写します。

　断面形状の転写が済みましたらカットして溶接です。

　パイプ同士で無く、平面やアングル状の断面もOKです。

　今回は簡単な使い方の説明をさせて頂きましたが，複数本同じようにカットされたパイプの作り方等は(サスペンションアームを台数分作ったり等)PipeMasterに同梱のマニュアルで説明されています。
　PipeMasterは、1個で1つのパイプサイズに対応しています(インチサイズのみになります)。
　カットする側のパイプの外径をご確認の上、お選び下さい。
　P-T200(2インチ)よりも大きいサイズは取り寄せとなります。
　また、在庫が欠品した場合は取り寄せにお時間頂く場合がございますので予めご了承下さい。

価格

　価格表に表示されていますパイプのサイズは加工するパイプの外径となり、PipeMasterの　スリーブの内径では有りませんのでご注意下さい。(価格は税込となります。)


表
Part Number	Metric Tube O.D.	Price	Part Number	Metric Tube O.D.	Price
P-T050	12.7mm(1/2")	¥5,643-	P-T200	50.8mm(2")	¥8,085-
P-T0625	15.87mm(5/8")	¥5,643-	P-T250	63.5mm(2-1/2")	別途お見積もり
P-T075	19.05mm(3/4")	¥5,643-	P-T2625	66.68mm(2-5/8")	別途お見積もり
P-T0875	22.23mm(7/8")	¥5,797-	P-T275	69.85mm(2-3/4")	別途お見積もり
P-T100	25.4mm(1")	¥6,050-	P-T300	76.2mm(3")	別途お見積もり
P-T1125	28.58mm(1-1/8")	¥6,105-	P-T325	82.55mm(3-1/4")	別途お見積もり
P-T125	31.75mm(1-1/4")	¥6,248-	P-T375	95.25mm(3-3/4")	別途お見積もり
P-T1375	34.93mm(1-3/8")	¥7,007-	P-T400	101.6mm(4")	別途お見積もり
P-T150	38.1mm(1-1/2")	¥7,161-	P-T425	107.95mm(4-1/4")	別途お見積もり
P-T175	44.4mm(1-3/4")	¥7,777-	P-125	42.16mm	¥7,260-
